产品编号:
10
产品名称:

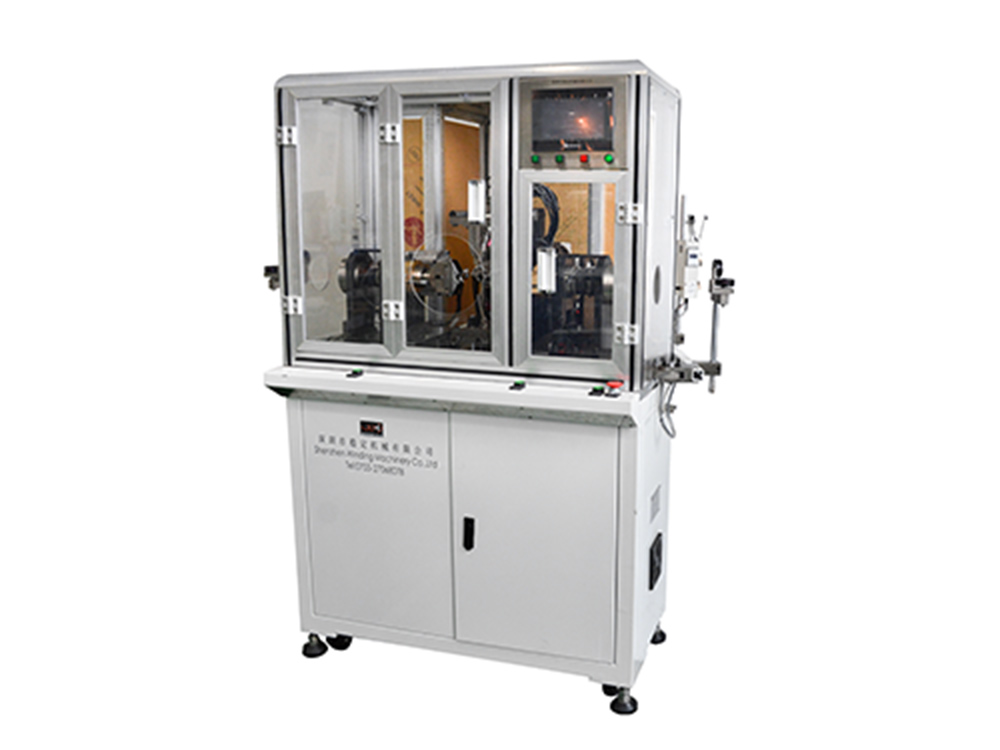

WD001系列双飞叉绕线机B
规  格:
产品备注:
产品类别:
绕线机

   产 品 说 明


功能介绍

1.适用于多种电机转子直槽不同芯片外径规格的自动绕线并具有断线报警无废线无线头等功能.
2.设备性能稳定能快速更换工装操作简单方便可靠.
3.转子绕线伺服马达控制速度可调转子绕线过程中圈数可控转子绕线张力控制要求使用电子张力器且闭环控制

4.PLC程序功能开放设备控制过程中的工艺参数具备有网络接口写入的参数数据能输出并可反向写入

5.电子张力器在绕线的过程中能适时的控制张力张力值上下限能控制异常能报警张力数据能适时采集数据能输出

6.设备正常工作过程中记录产能断线及异常报警次数

主要技术参数

1.外形尺寸1060×1280×1380 (L×W×H) mm

2.主机重量350Kg

3.电源3380V AC   50/60Hz

4.气压0.40.7MPa

5.线径0.09~0.4mm不同阶段线径张力器需更换

6.转子外径Φ20-Φ50mm

7.转子叠厚15-70mm

8.转子槽数8-36(偶数)

9.转子轴长Φ4-Φ9mm(特殊需订制)

10.飞叉空转最高速度3500rpm

11.飞叉额定转速 2800rpm

12.额定效率10/10/100,22/

主要配置

采用进口PLC及伺服电机品牌气动元件
